Aplicaciones
- Conexión de equipos de red inalámbrica
- Redes de datos
- Cableado estructurado
- Sistemas de seguridad de CCTV
Características Técnicas
-
Pares: 4
-
Tipo: UTP 6
-
Color: Amarillo
-
Aislamiento: PVC con protección de rayos UV
-
Conductor: Cobre sólido
Especificaciones
-
Temperatura de operación: -20 °C a 75 °C
-
Tensión nominal: 300 Volts
-
UL 1666: Riser Rated
-
CSA C22.2 No. 2556: FT4 Rated
-
UL 444: Communication Cables, Type CMR
-
Resistente a la luz solar: Sí
-
Compliance: REACH/RoHS
-
Estándar: TIA-568.2-D Category 6A

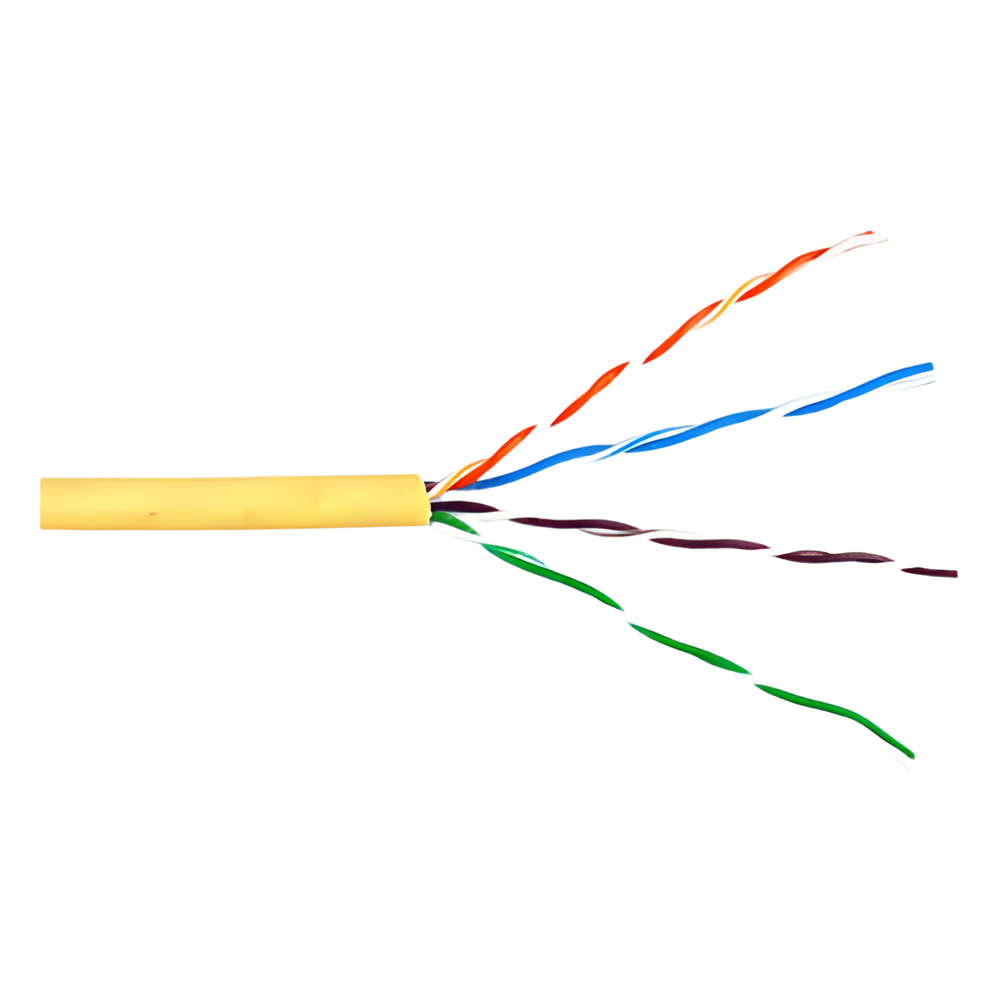

Construcción del Cable
- Conductores de cobre desnudo
- Aislamiento de polipropileno o polietileno
- Cordón de desgarramiento
- Cubierta de PVC
- Marcas de longitud Countdown®
Conductor
-
Tamaño: 23 AWG
-
Cantidad: 8 conductores (4 pares)
-
Diámetro: 0.205 pulgadas
-
Resistencia DC: 9.38 Ohms/100m a 20°C
-
Capacitancia: 5.6 nF/100m
Pruebas y Certificaciones
- UL 1685
- CMR
- RoHS
- ETL Verified to TIA-568.2-D Cat 6
Desempeño Eléctrico
-
Frecuencia: 1-400 MHz
-
Prueba: Sweep tested a 400 MHz
-
Impedancia: 100 ± 15% ohmios
Ambiental
-
Resistente a la intemperie: Sí
-
Resistente a la humedad: Sí
-
Instalación: Interior y exterior
Identificación de Conductores
- Par 1: Azul/Azul+Blanco
- Par 2: Naranja/Naranja+Blanco
- Par 3: Verde/Verde+Blanco
- Par 4: Marrón/Marrón+Blanco
Desempeño Eléctrico
-
Resistencia de aislamiento: 500MΩ mínimo
-
Velocidad de propagación: 65% nominal
-
Capacidad de corriente: 0.5A por conductor
Información Adicional
-

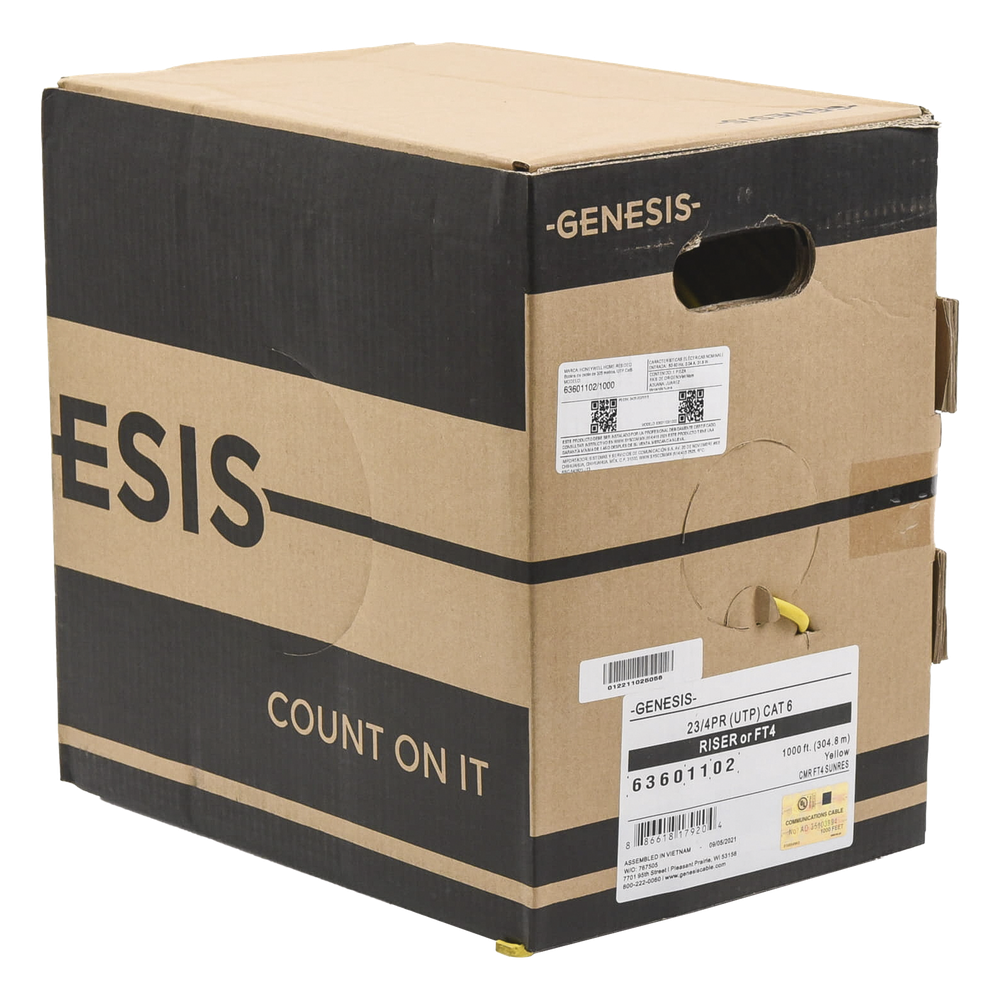

Longitud: 305 metros por bobina
-
Uso: Interior y exterior
-
Almacenamiento: 12 meses a temperatura ambiente
-
Embalaje: Bobina plástica reutilizable
Nota: Este cable cumple con los estándares de seguridad y rendimiento para instalaciones comerciales y residenciales. Para aplicaciones específicas de CCTV, se recomienda verificar compatibilidad con equipos de video IP megapixel y control RS485.
Advertencia: Para mantener las características eléctricas y mecánicas del cable, evitar dobleces bruscos y exposición prolongada a temperaturas extremas fuera del rango especificado.
