Características principales
-

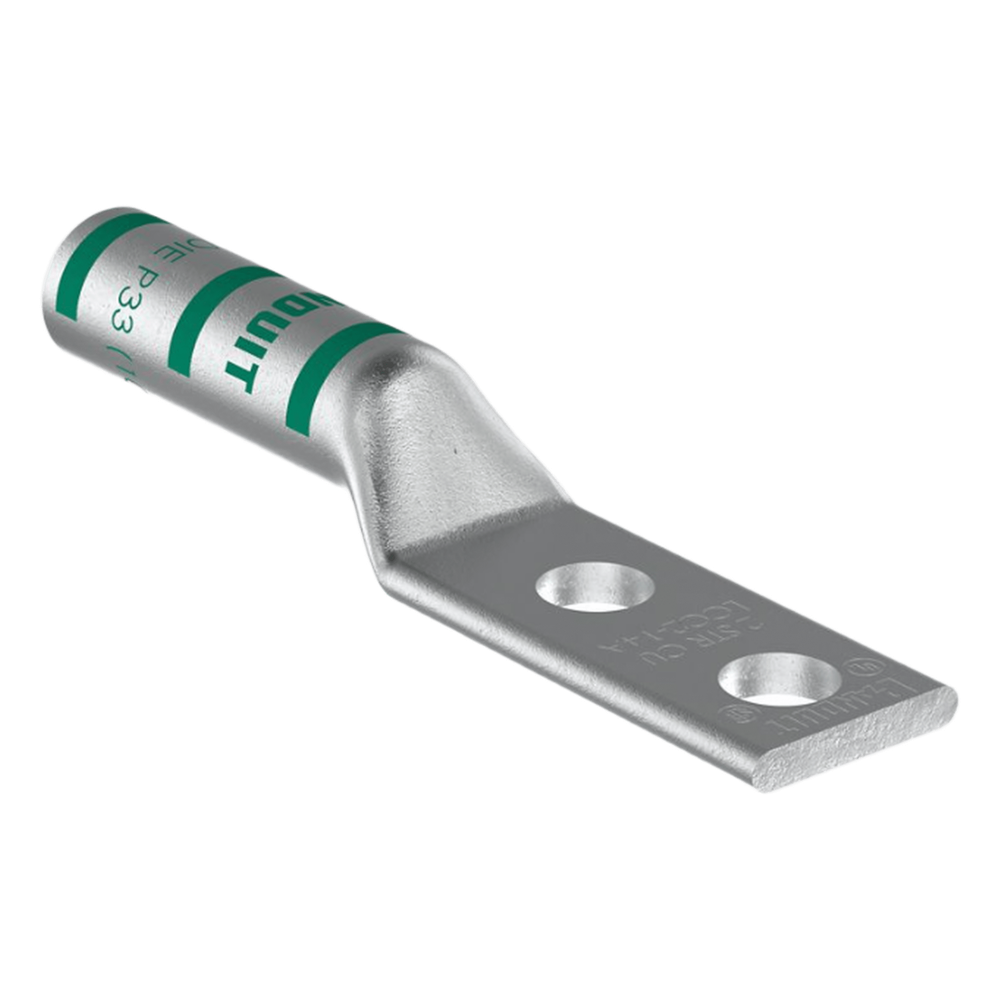

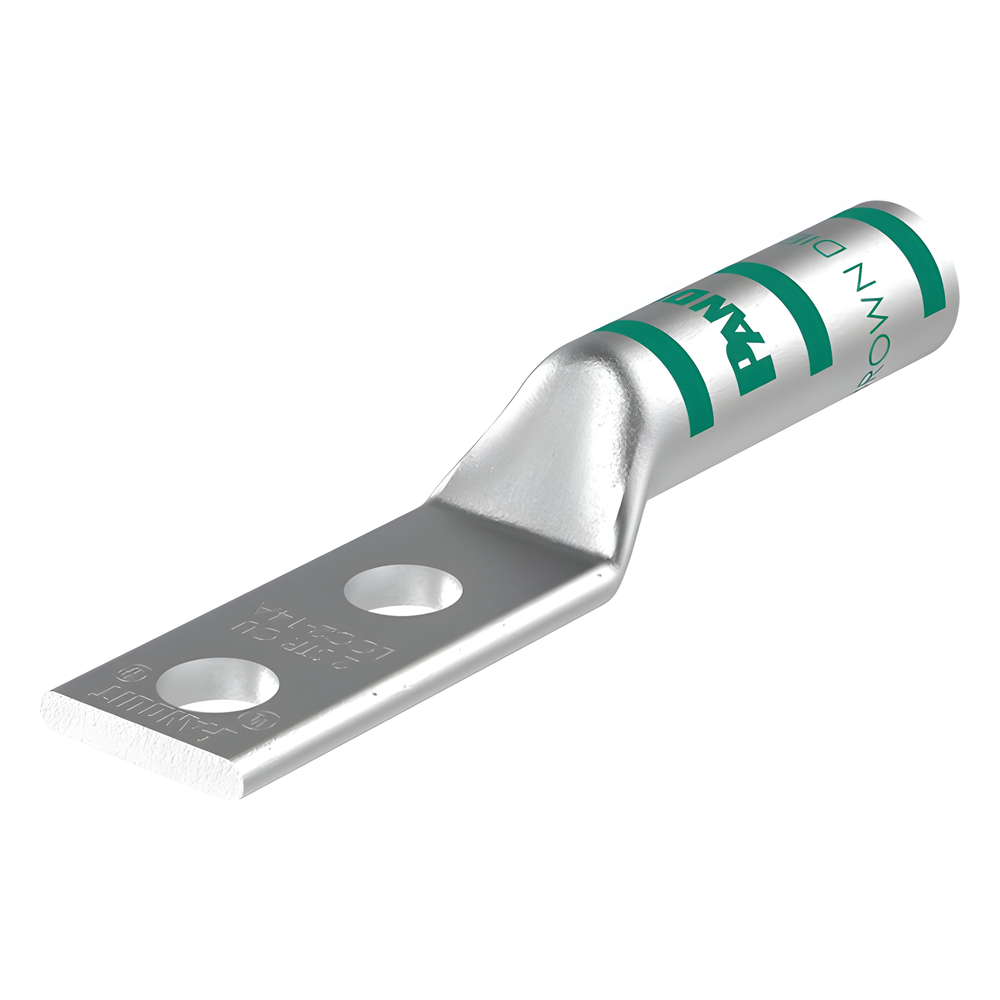

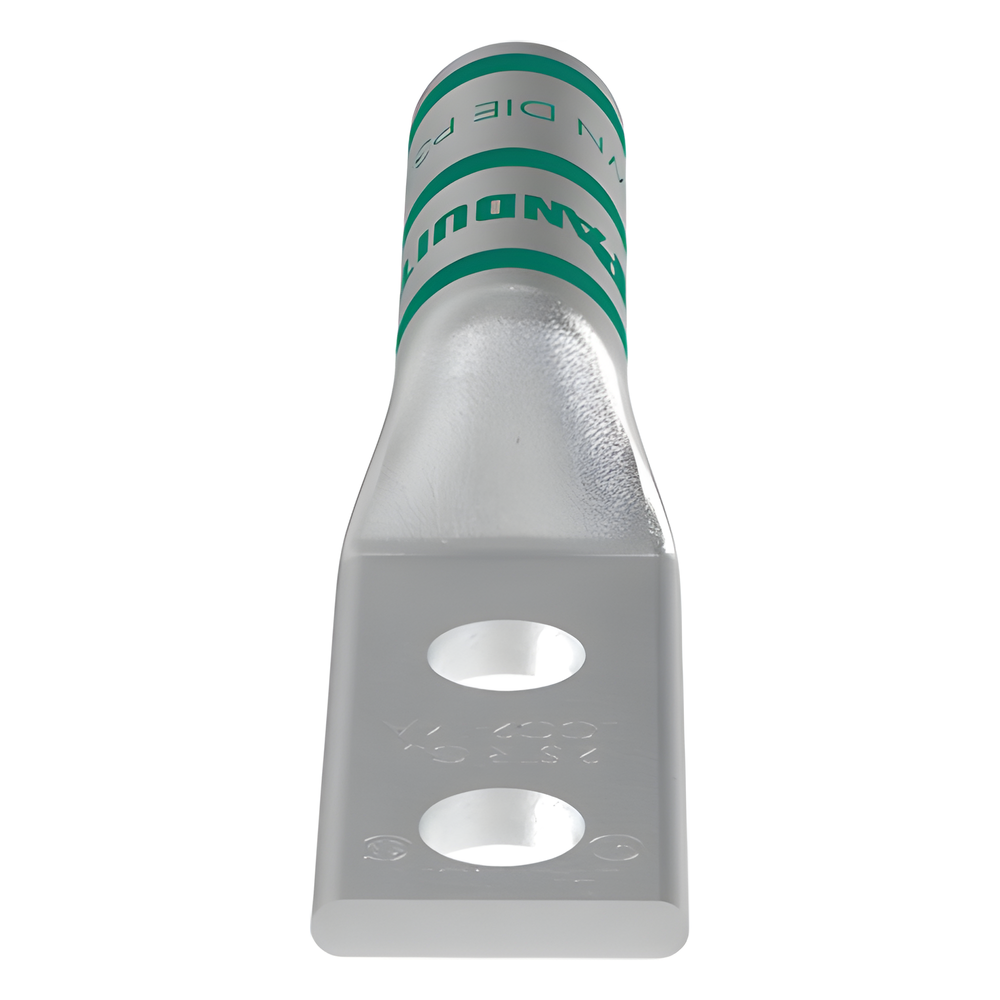

Tipo de producto: Zapata de compresión
-
Material de base: Cobre
-
Cantidad de orificios para tornillos prisioneros: 2
-
Tipo de tambor: Largo
-
Entrada del tambor: Biselado
-
Tipo de lengüeta: Estándar
Dimensiones
-
Ángulo de lengüeta: Recto
-
Tamaño de orificio para tornillo prisionero (in): 1/4
-
Tamaño de orificio para tornillo prisionero (mm): 6.4
-
Espaciado de orificio para tornillo prisionero (in): 0.63
-
Espaciado de orificio para tornillo prisionero (mm): 16
-
Tamaño de conductor de código de cobre (AWG): 2
Características adicionales
-
Mirilla de inspección: No
-
Acabado/recubrimiento: Estañado
-
Largo de tambor (in): 1.16
-
Largo de tambor (mm): 29.5
-
Ancho de lengüeta (in): 0.6
-
Ancho de lengüeta (mm): 15.2
Características eléctricas y térmicas
-
Grosor de lengüeta (in): 0.1
-
Grosor de lengüeta (mm): 2.5
-
Clasificación de temperatura CSA (°C): 90
-
Clasificación de temperatura UL (°C): 90
-
Tensión máxima (kV): 35
Identificación y normas
-
Código de color: Marrón
-
Cumple las normas: Certificado por CSA C22.2 N.º 65-13; listado UL para 486A-486B, archivo n.º E52164; aprobado por ABS, NEBS nivel 3
-
Submarca: Pan-Lug™
-
Caracts. pza.: Estañado para inhibir la corrosión, tambor con codificación por color, nivel 3 de NEBS.
Información adicional
-
Número de índice de matriz Panduit™: P33
-
Número de índice de matriz Burndy: 10
-
Número de índice de matriz T & B: 33
-
Longitud de la banda del cable (in): 1 1/4
-
Longitud de la banda del cable (mm): 31.8
-
Nota: Consulte con el fabricante del cable las instrucciones para la estabilización de la tensión con aplicaciones superiores a los 2000 V
